MeX Hardness Package

Hardness Pakcage는 MeX Analyzer Package의 기본 기능을 포함하고 있습니다. 경도 측정 뿐만 아니라 일반 측정까지 가능한 제품입니다.

다중 이미지 포맷 지원

MeX는 현존하는 이미지 관련 포맷을 거의 모두 지원하며 사용자의 어떤 분석 이미지 파일도 변환 작업 없이 측정이 가능합니다.

Bmp, Jpg, Png, Tif, Tga, Pcx, Wbm, Wmf, Emf, Jp2, J2k, Jpc, J2c, Pgx, Ras, Pnm, Pgm, Ppm, Mng, Psd, Raw, Nef, Crw, Dng, Arw, Erf, 3fr, Dcr, Mef, X3f, Raf, Mrw, Pef, Sr2, Orf

이미지 프로세싱

다양한 이미지 변형, 수정, 필터의 지원으로 보다 개선된 이미지를 획득할 수 있습니다.<br />다양한 컬러 모델에서 합성 및 분할이 가능하며 서로 다른 영상의 조합도 가능합니다.

다양한 이미지 변형, 수정, 필터의 지원으로 보다 개선된 이미지를 획득할 수 있습니다.
다양한 컬러 모델에서 합성 및 분할이 가능하며 서로 다른 영상의 조합도 가능합니다.

Rotate, Mirror, Flip, Resample, Grayscale, Negative, Pseudo color, Threshold, Dither, Color, Gamma, Brightness, Contrast, Density, Histogram, Blur, Soften, Sharpen, Gaussian, Emboss, Noise, Median, Unsharp mask, Erode, Dilate, Contour, Edge, Jitter, Split, Merge, Mix image

고정밀 자동 교정(캘리브레이션)

보정 과정에서 생기는 오차를 최소화 할 수 있는 자동 보정기능을 지원합니다. 다양한 스케일을 이용하여 자동 또는 수동 보정할 수 있습니다

보정 과정에서 생기는 오차를 최소화 할 수 있는 자동 보정기능을 지원합니다. 다양한 스케일을 이용하여 자동 또는 수동 보정할 수 있습니다.

비디오 소스 지원 & Live Measurement

다수의 WDM, FrameGrabber, Digital Camera 장치와 통신하여 실시간 비디오를 출력하고 캡쳐가 가능합니다. 비디오 소스 장치의 실시간 영상을 캡쳐 없이 동영상 뷰에서 측정 할 수 있습니다.

전체 화면 지원

모니터 전체 화면에 실시간 비디오 및 정지 이미지를 출력하고 측정을 지원합니다.

유연한 Undo / Redo

작업 이력을 기록하여 사용자 판단에 의한 작업 취소 및 반복을 할 수 있습니다. 물리적 메모리가 지원하는 만큼 무한하게 이력 관리할 수 있으며 이는 단순 이미지의 변/복조 이외에도 기본 측정 및 삭제와 관련된 모든 행동에 대하여 기록하고 관리합니다.

작업 이력을 기록하여 사용자 판단에 의한 작업 취소 및 반복을 할 수 있습니다. 물리적 메모리가 지원하는 만큼 무한하게 이력 관리할 수 있으며 이는 단순 이미지의 변/복조 이외에도 기본 측정 및 삭제와 관련된 모든 행동에 대하여 기록하고 관리합니다.

쉽고 강력한 측정 도구

기본 측정 개체를 쉽게 생성하고 이를 통해 조합 개체를 생성 및 측정할 수 있습니다.
측정 아이템별 치수 판정을 지원합니다.

기본 측정 개체를 쉽게 생성하고 이를 통해 조합 개체를 생성 및 측정할 수 있습니다.

기본 측정 개체 : 점, 선, 원, 호 , 다각형, 다각선, 사각형, 타원

                            기본 측정 개체 : 점, 선, 원, 호 , 다각형, 다각선, 사각형, 타원

측정 조합 개체 : 선, 원, 호, 타원, 위치 분할점, 균등 분할점, 교점, 중점, 최대거리, 평균거리, 최소거리, 내각,
                         외각, z축 거리, 진직도 공차, 진원도 공차, 평행도 공차, 직각도 공차, 평면도 공차, 동심도 공차

선, 원, 호, 타원, 위치 분할점, 균등 분할점, 교점, 중점, 최대거리, 평균거리, 최소거리, 내각,외각, z축 거리, 진직도 공차, 진원도 공차, 평행도 공차, 직각도 공차, 평면도 공차, 동심도 공차

강력하고 간편한 매크로 지원

기본 측정 개체와 조합 개체의 관계도 및 형상 공차등을 하나의 단축 매크로로 지정하여 반복 측정 작업에 도움을 줍니다. MeX는 매크로 작동 순서에 대한 매크로 맵을 지원하여 저장한 매크로의 측정 순서를 쉽게 알 수 있도록 합니다. 또한, MeX는 매크로 등록시 단계별 판정 데이터를 기록하여 매크로 재 사용시 특정 샘플에 대한 구간별 치수 판정을 차등 적용할 수 있습니다.

기본 측정 개체와 조합 개체의 관계도 및 형상 공차등을 하나의 단축 매크로로 지정하여 반복 측정 작업에 도움을 줍니다. MeX는 매크로 작동 순서에 대한 매크로 맵을 지원하여 저장한 매크로의 측정 순서를 쉽게 알 수 있도록 합니다. 또한, MeX는 매크로 등록시 단계별 판정 데이터를 기록하여 매크로 재 사용시 특정 샘플에 대한 구간별 치수 판정을 차등 적용할 수 있습니다.

자동 엣지 검출 (형상감지)

제품의 형상 및 경계점을 자동으로 감지해서 측정함으로써 작업 속도를 향상 시키고, 작업자의 조작 실수에 의한 에러를 방지합니다

제품의 형상 및 경계점을 자동으로 감지해서 측정함으로써 작업 속도를 향상 시키고, 작업자의 조작 실수에 의한 에러를 방지합니다.

이상점 제거 (형상감지)

자동 엣지 검출시 신호 잡음, 측정 샘플의 이물질 혹은 흠집 및 기타 결함으로 생기는 이상점(Outlier point)을 자동으로 제거하여 측정 형상에 대하여 정밀도를 향상시킵니다. 측정 샘플과 현미경 영상 상태에 따라 이상점 검출 옵션의 유동적 설정이 가능합니다.

자동 엣지 검출시 신호 잡음, 측정 샘플의 이물질 혹은 흠집 및 기타 결함으로 생기는 이상점(Outlier point)을 자동으로 제거하여 측정 형상에 대하여 정밀도를 향상시킵니다. 측정 샘플과 현미경 영상 상태에 따라 이상점 검출 옵션의 유동적 설정이 가능합니다.

측정 샘플과 현미경 영상 상태에 따라 이상점 검출 옵션의 유동적 설정이 가능합니다.

측정 샘플과 현미경 영상 상태에 따라 이상점 검출 옵션의 유동적 설정이 가능합니다.

성적서 및 성적서 필터링 지원

측정 PC에 Microsoft Excel이 설치되어 있지 않아도 완벽히 호환되는 Excel 성적서 파일을 생성합니다. 이미지 및 도면과 측정 데이터의 통계값을 산출하며 성적서 레이아웃의 편집에 따른 펼도의 기능 사용법을 숙지할 필요가 없이 Excel 시트의 편집만으로 사용자가 생성한 성적서를 필터링하여 자동 삽입하여 줍니다.

오버레이 챠트

이미지 또는 비디오 영상 위에 격자를 출력할 수 있으며 눈금, 십자선 등의 격자를 사용자가 정의하여 실체 수치에 맞게 표시합니다

이미지 또는 비디오 영상 위에 격자를 출력할 수 있으며 눈금, 십자선 등의 격자를 사용자가 정의하여 실체 수치에 맞게 표시합니다.

비디오 레코더


MeX의 비디오 레코더는 내장 코덱을 사용하여 동영상 압축을 진행하며, 이로 인해 별도의 코덱 설치없이 고화질의 동영상 파일을 물리 디스크 용량만큼 녹화할 수 있습니다.

난반사 보정


금속 재질 혹은 조명의 반사량 및 굴절 각도에 의한 왜곡 현상을 보정하여 균일한 영상을 획득할 수 있습니다.

경도계 장치 원격 조정

RS-232C 시리얼 통신을 통해 경도계를 컨트롤하여 터릿의 회전, 압입, 하중의 자동 선택등을 가능하게 합니다. 양방향 통신을 지원하는 모델의 경우 장치에서의 하중 변경시 자동으로 프로그램에서 인식하여 선택 하중을 설정합니다

RS-232C 시리얼 통신을 통해 경도계를 컨트롤하여 터릿의 회전, 압입, 하중의 자동 선택등을 가능하게 합니다. 양방향 통신을 지원하는 모델의 경우 장치에서의 하중 변경시 자동으로 프로그램에서 인식하여 선택 하중을 설정합니다.

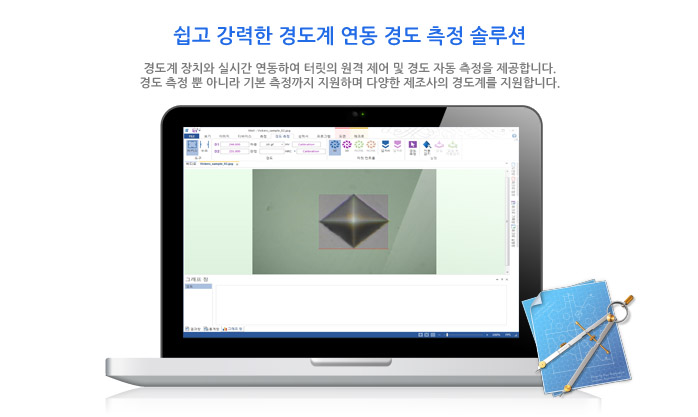

실시간 경도 측정

입력도구의 데이터를 실시간 반영하여 경도값 산출 및 다양한 경도 환산을 실시간 지원합니다. 선택적 판정을 설정하여 경도값 추출 판정을 할 수 있습니다.

입력도구의 데이터를 실시간 반영하여 경도값 산출 및 다양한 경도 환산을 실시간 지원합니다. 선택적 판정을 설정하여 경도값 추출 판정을 할 수 있습니다.

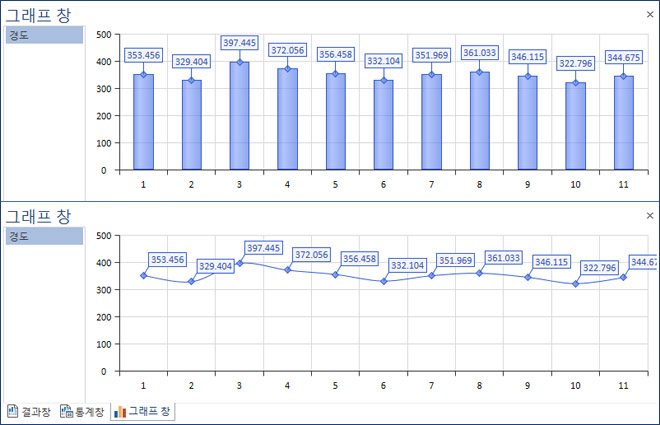

그래프 지원

경도 측정에 대한 침탄도 등 곡선, 직선, 막대형 같은 다양한 형태의 그래프를 지원합니다

경도 측정에 대한 침탄도 등 곡선, 직선, 막대형 같은 다양한 형태의 그래프를 지원합니다.

경도 교정

압자의 압흔 크기 및 스케일자를 이용해 지름교정이 가능하며 표준시편의 경도값 대입으로 지름 길이를 역환산 교정이 가능합니다

압자의 압흔 크기 및 스케일자를 이용해 지름교정이 가능하며 표준시편의 경도값 대입으로 지름 길이를 역환산 교정이 가능합니다.

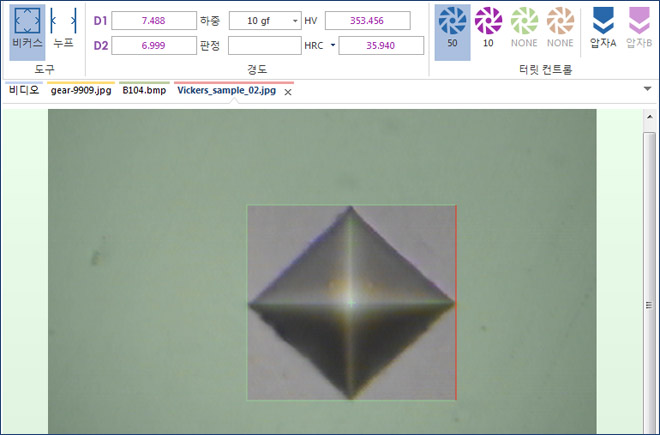

자동 측정

실시간 압흔 영상의 형상을 원-클릭으로 자동 감지하여 쉽고 빠르게 경도를 측정 할 수 있습니다

실시간 압흔 영상의 형상을 원-클릭으로 자동 감지하여 쉽고 빠르게 경도를 측정 할 수 있습니다.

다양한 기종의 경도계 장치 지원

MeX는 현존하는 다양한 제조사의 경도계를 지원하며, 고객사의 새로운 경도계 장치 또한 빠른 시간내에 제품에서 사용할 수 있도록 빠른 대응을 통하여 모듈 개발을 하고 있습니다. 현재 MeX는 다음과 같은 경도계 모델을 정상 지원하고 있습니다.

Mitutoyo HM-101, Mitutoyo HM-112, Mitutoyo HM-114, Mitutoyo HM-122, Mitutoyo HM-124, Mitutoyo HM-221, Mitutoyo HV-112, Mitutoyo HV-114, Mitutoyo MVK-H1, Mitutoyo MVK-H2, Mitutoyo MVK-H3, FutureTech FM-700, Matsuzawa MMT-X3, Matsuzawa MMT-X7

Specification

FUNCTION

BASIC

PROFESSIONAL

다중 이미지 포맷 지원
Bmp, Jpg, Jpe, Gif, Png, Tif, Tga, Pcx, Wbm, Wmf, Emf, Jp2, J2k, Jpc, J2c, Pgx, Ras, Pnm, Pgm, Ppm, Mng, Psd, Raw, Nef, Crw, Dng, Arw, Erf, 3fr, Dcr, Mef, X3f, Raf, Mrw, Pef, Sr2, Orf
VV
전체화면VV
주석
Point, Line, Circle, Ellipse, Rectangle, Polygon, Polyline, TextBox
VV
스케일바VV
History (Undo / Redo)VV
입력 도구
Select tool, Mouse tool, Crosshairs tool
VV
측정 도구
Point, Line, Circle, Polygon, Polyline, Ellipse
VV
기본 조합 개체
Include angle, Exclude angle, Minimum distance, Maximum distance, Mean distance
VV
수치 표시 및 측정 개체 판정VV
성적서 엑셀 파일 생성VV
매크로 저장 및 사용
다중 포인트 측정VV
도면VV
확장 조합 개체
Line, Circle, Arc, Ellipse, Segment point, Intersect point, Center point, Mid point, Maximum distance, Mean distance, Minimum distance, Include angle, Exclude angle
VV
형상 공차
Straightness, Circularity, Parallelism, Perpendicularity, Flatness, Concentricity
VV
이미지 변형
Rotate, Mirror, Flip, Resample
VV
이미지 수정
Grayscale, Negative, Pseudo color, Threshold, Dither, Color, Gamma, Brightness, Contrast, Density, Histogram
VV
이미지 필터
Blur, Soften, Sharpen, Gaussian, Emboss, Noise, Median, Unsharp mask, Erode, Dilate, Contour, Edge, Jitter, Split channel, Merge channel, Mix image
VV
비디오 소스 지원
WDM, FrameGrabber, Digital Camera
VV
실시간 비디오 측정VV
정지 영상 측정VV
기본 오버레이 챠트
Scale, Crosshairs
VV
동영상 저장VV
자동 캘리브레이션VV
엑셀 성적서 필터링VV
마이크로 비커스, 비커스, 누프 경도 측정VV
경도계 장치 원격 제어VV
자동 캡쳐VV
확장 오버레이 챠트
Scale, Crosshairs, Circle, Rectangle, Grid, Angle
V
확장 도구 (엣지 검출)
Line edge-point, Box edge detect, Circle edge detect, Arc edge detect
V
엣지 검출 이상점 제거V
압흔 자동감지 (경도 자동 측정)V
난반사 보정V
