MeX Analyzer Package

다중 이미지 포맷 지원

MeX는 현존하는 이미지 관련 포맷을 거의 모두 지원하며 사용자의 어떤 분석 이미지 파일도 변환 작업 없이 측정이 가능합니다.

Bmp, Jpg, Png, Tif, Tga, Pcx, Wbm, Wmf, Emf, Jp2, J2k, Jpc, J2c, Pgx, Ras, Pnm, Pgm, Ppm, Mng, Psd, Raw, Nef, Crw, Dng, Arw, Erf, 3fr, Dcr, Mef, X3f, Raf, Mrw, Pef, Sr2, Orf

이미지 프로세싱



다양한 이미지 변형, 수정, 필터의 지원으로 보다 개선된 이미지를 획득할 수 있습니다.<br />다양한 컬러 모델에서 합성 및 분할이 가능하며 서로 다른 영상의 조합도 가능합니다.



다양한 이미지 변형, 수정, 필터의 지원으로 보다 개선된 이미지를 획득할 수 있습니다.
다양한 컬러 모델에서 합성 및 분할이 가능하며 서로 다른 영상의 조합도 가능합니다.

Rotate, Mirror, Flip, Resample, Grayscale, Negative, Pseudo color, Threshold, Dither, Color, Gamma, Brightness, Contrast, Density, Histogram, Blur, Soften, Sharpen, Gaussian, Emboss, Noise, Median, Unsharp mask, Erode, Dilate, Contour, Edge, Jitter, Split, Merge, Mix image

고정밀 자동 교정(캘리브레이션)



보정 과정에서 생기는 오차를 최소화 할 수 있는 자동 보정기능을 지원합니다. 다양한 스케일을 이용하여 자동 또는 수동 보정할 수 있습니다



보정 과정에서 생기는 오차를 최소화 할 수 있는 자동 보정기능을 지원합니다. 다양한 스케일을 이용하여 자동 또는 수동 보정할 수 있습니다.

비디오 소스 지원 & Live Measurement

다수의 WDM, FrameGrabber, Digital Camera 장치와 통신하여 실시간 비디오를 출력하고 캡쳐가 가능합니다. 비디오 소스 장치의 실시간 영상을 캡쳐 없이 동영상 뷰에서 측정 할 수 있습니다.

전체 화면 지원

모니터 전체 화면에 실시간 비디오 및 정지 이미지를 출력하고 측정을 지원합니다.

유연한 Undo / Redo

작업 이력을 기록하여 사용자 판단에 의한 작업 취소 및 반복을 할 수 있습니다. 물리적 메모리가 지원하는 만큼 무한하게 이력 관리할 수 있으며 이는 단순 이미지의 변/복조 이외에도 기본 측정 및 삭제와 관련된 모든 행동에 대하여 기록하고 관리합니다.

작업 이력을 기록하여 사용자 판단에 의한 작업 취소 및 반복을 할 수 있습니다. 물리적 메모리가 지원하는 만큼 무한하게 이력 관리할 수 있으며 이는 단순 이미지의 변/복조 이외에도 기본 측정 및 삭제와 관련된 모든 행동에 대하여 기록하고 관리합니다.





쉽고 강력한 측정 도구

기본 측정 개체를 쉽게 생성하고 이를 통해 조합 개체를 생성 및 측정할 수 있습니다.
측정 아이템별 치수 판정을 지원합니다.



기본 측정 개체를 쉽게 생성하고 이를 통해 조합 개체를 생성 및 측정할 수 있습니다.



기본 측정 개체 : 점, 선, 원, 호 , 다각형, 다각선, 사각형, 타원

                            기본 측정 개체 : 점, 선, 원, 호 , 다각형, 다각선, 사각형, 타원



측정 조합 개체 : 선, 원, 호, 타원, 위치 분할점, 균등 분할점, 교점, 중점, 최대거리, 평균거리, 최소거리, 내각,
                         외각, z축 거리, 진직도 공차, 진원도 공차, 평행도 공차, 직각도 공차, 평면도 공차, 동심도 공차

선, 원, 호, 타원, 위치 분할점, 균등 분할점, 교점, 중점, 최대거리, 평균거리, 최소거리, 내각,외각, z축 거리, 진직도 공차, 진원도 공차, 평행도 공차, 직각도 공차, 평면도 공차, 동심도 공차

강력하고 간편한 매크로 지원

기본 측정 개체와 조합 개체의 관계도 및 형상 공차등을 하나의 단축 매크로로 지정하여 반복 측정 작업에 도움을 줍니다. MeX는 매크로 작동 순서에 대한 매크로 맵을 지원하여 저장한 매크로의 측정 순서를 쉽게 알 수 있도록 합니다. 또한, MeX는 매크로 등록시 단계별 판정 데이터를 기록하여 매크로 재 사용시 특정 샘플에 대한 구간별 치수 판정을 차등 적용할 수 있습니다.

기본 측정 개체와 조합 개체의 관계도 및 형상 공차등을 하나의 단축 매크로로 지정하여 반복 측정 작업에 도움을 줍니다. MeX는 매크로 작동 순서에 대한 매크로 맵을 지원하여 저장한 매크로의 측정 순서를 쉽게 알 수 있도록 합니다. 또한, MeX는 매크로 등록시 단계별 판정 데이터를 기록하여 매크로 재 사용시 특정 샘플에 대한 구간별 치수 판정을 차등 적용할 수 있습니다.

자동 엣지 검출 (형상감지)

제품의 형상 및 경계점을 자동으로 감지해서 측정함으로써 작업 속도를 향상 시키고, 작업자의 조작 실수에 의한 에러를 방지합니다

제품의 형상 및 경계점을 자동으로 감지해서 측정함으로써 작업 속도를 향상 시키고, 작업자의 조작 실수에 의한 에러를 방지합니다.

이상점 제거 (형상감지)

자동 엣지 검출시 신호 잡음, 측정 샘플의 이물질 혹은 흠집 및 기타 결함으로 생기는 이상점(Outlier point)을 자동으로 제거하여 측정 형상에 대하여 정밀도를 향상시킵니다. 측정 샘플과 현미경 영상 상태에 따라 이상점 검출 옵션의 유동적 설정이 가능합니다.

자동 엣지 검출시 신호 잡음, 측정 샘플의 이물질 혹은 흠집 및 기타 결함으로 생기는 이상점(Outlier point)을 자동으로 제거하여 측정 형상에 대하여 정밀도를 향상시킵니다. 측정 샘플과 현미경 영상 상태에 따라 이상점 검출 옵션의 유동적 설정이 가능합니다.

측정 샘플과 현미경 영상 상태에 따라 이상점 검출 옵션의 유동적 설정이 가능합니다.

측정 샘플과 현미경 영상 상태에 따라 이상점 검출 옵션의 유동적 설정이 가능합니다.

성적서 및 성적서 필터링 지원

측정 PC에 Microsoft Excel이 설치되어 있지 않아도 완벽히 호환되는 Excel 성적서 파일을 생성합니다. 이미지 및 도면과 측정 데이터의 통계값을 산출하며 성적서 레이아웃의 편집에 따른 펼도의 기능 사용법을 숙지할 필요가 없이 Excel 시트의 편집만으로 사용자가 생성한 성적서를 필터링하여 자동 삽입하여 줍니다.

오버레이 챠트

이미지 또는 비디오 영상 위에 격자를 출력할 수 있으며 눈금, 십자선 등의 격자를 사용자가 정의하여 실체 수치에 맞게 표시합니다

이미지 또는 비디오 영상 위에 격자를 출력할 수 있으며 눈금, 십자선 등의 격자를 사용자가 정의하여 실체 수치에 맞게 표시합니다.

비디오 레코더


MeX의 비디오 레코더는 내장 코덱을 사용하여 동영상 압축을 진행하며, 이로 인해 별도의 코덱 설치없이 고화질의 동영상 파일을 물리 디스크 용량만큼 녹화할 수 있습니다.

DXF Import / Export

AutoCAD 호환 파일인 DXF 도면을 불러와 측정 데이터로 사용할 수 있으며, 반대로 측정된 도면을 DXF로 변환하여 AutoCAD에서 사용할 수 있습니다

AutoCAD 호환 파일인 DXF 도면을 불러와 측정 데이터로 사용할 수 있으며, 반대로 측정된 도면을 DXF로 변환하여 AutoCAD에서 사용할 수 있습니다.

멀티 포커스(포커스 합성)

고배율 렌즈의 포커스 심도차이로 인해 피사체의 온전한 형태를 볼 수 없을 때 형상 전체의 초점을 합성하여 하나의 온전한 형태의 이미지로 생성합니다.

고배율 렌즈의 포커스 심도차이로 인해 피사체의 온전한 형태를 볼 수 없을 때 형상 전체의 초점을 합성하여 하나의 온전한 형태의 이미지로 생성합니다.

이미지 타일링(스티칭)


고배율 현미경에서의 국소적 관찰 영역을 극복할 수 있는 영상 합성 기능입니다. 인접 영역에 대한 자동 스티칭을 지원하여 보다 쉽게 이미지를 이어 붙일 수 있습니다.

포커스 인디케이터

비디오 실시간 영상의 포커스 영역에 대해 초점 정확도를 계산하여 수치화 합니다. 이는 물리적 Auto Focusing 기능을 지원하지 않는 장치 현미경에 유용하게 적용할 수 있습니다.

비디오 실시간 영상의 포커스 영역에 대해 초점 정확도를 계산하여 수치화 합니다. 이는 물리적 Auto Focusing 기능을 지원하지 않는 장치 현미경에 유용하게 적용할 수 있습니다.

난반사 보정


금속 재질 혹은 조명의 반사량 및 굴절 각도에 의한 왜곡 현상을 보정하여 균일한 영상을 획득할 수 있습니다.

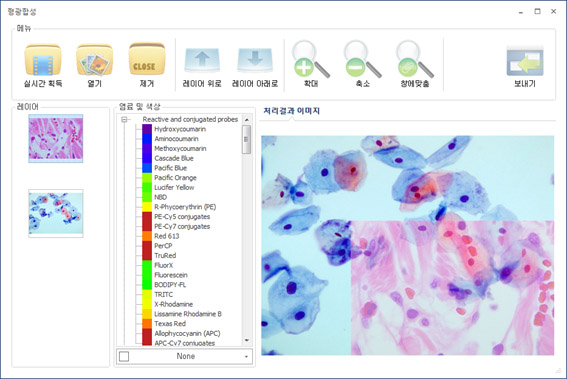

형광 합성

별도의 안료 염색작업 없이 촬영된 이미지에 형광 안료 색상을 적용하여 형광 처리한 후처리 결과를 얻을 수 있습니다

별도의 안료 염색작업 없이 촬영된 이미지에 형광 안료 색상을 적용하여 형광 처리한 후처리 결과를 얻을 수 있습니다.

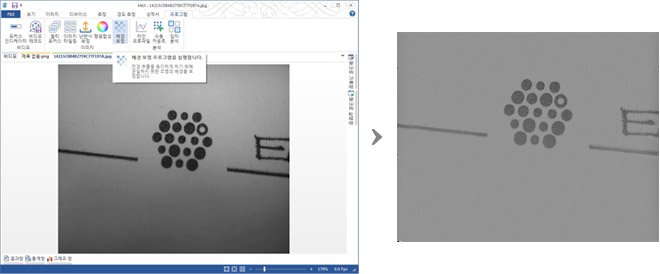

배경 보정

조명의 불균형 등으로 생기는 샘플 이외 배경의 얼룩이나 밝기 차이등을 보정하여 균일한 이미지를 얻을 수 있습니다

조명의 불균형 등으로 생기는 샘플 이외 배경의 얼룩이나 밝기 차이등을 보정하여 균일한 이미지를 얻을 수 있습니다.

라인 프로파일

이미지의 라인 구간의 화소값 분포도를 활용하여 조도를 측정하는 이미지 프로세서입니다

이미지의 라인 구간의 화소값 분포도를 활용하여 조도를 측정하는 이미지 프로세서입니다.

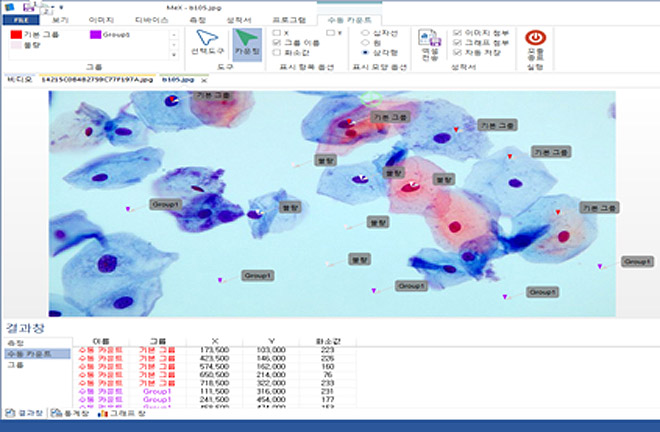

수동 카운트

분석하는 이미지의 영상에 관찰자의 요구에 따라 지정된 그룹별 카운팅을 지원합니다. 각 그룹에 대한 통계를 지원하여 수동적인 카운트를 가능하게 합니다.

분석하는 이미지의 영상에 관찰자의 요구에 따라 지정된 그룹별 카운팅을 지원합니다. 각 그룹에 대한 통계를 지원하여 수동적인 카운트를 가능하게 합니다.

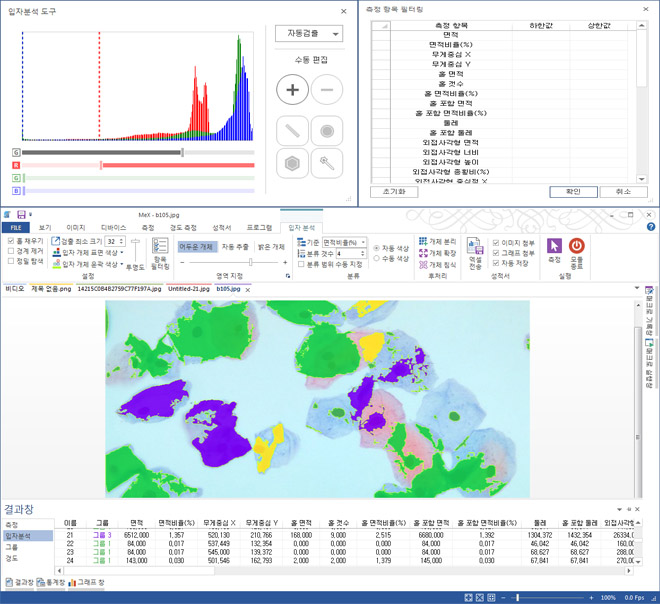

입자 분석

이미지 내에 특정 개체들을 자동으로 검출 할 수 있는 기능을 지원합니다. 검출된 개체들의 개수, 면적 및 둘레 등과 같은 여러 가지 측정 데이터를 수집할 수 있습니다. RGB, CMYK, HSI, HSV, HLS, YUV 등과 같은 다양한 컬러 공간에서 개체 검출이 가능합니다. 분석과 측정 데이터의 상한,하한 값을 지정하여 자동으로 제거할 수 있습니다. 개체 분리 및 합성을 자유롭게 수행할 수 있습니다. 자동/수동 클래스 분리 기능을 이용해 클래스간 분석이 가능합니다.

촬영된 이미지상의 입자들을 자동으로 검출하여 분석할 수 있습니다. 이미지의 화소 영역을 기준하여 전경과 배경으로 분할하여 전경이 되는 입자들의 면적 및 수십가지에 이르는 측정 데이터를 검출합니다. 검출된 데이터를 기준값에 대하여 분류할 수 있습니다.

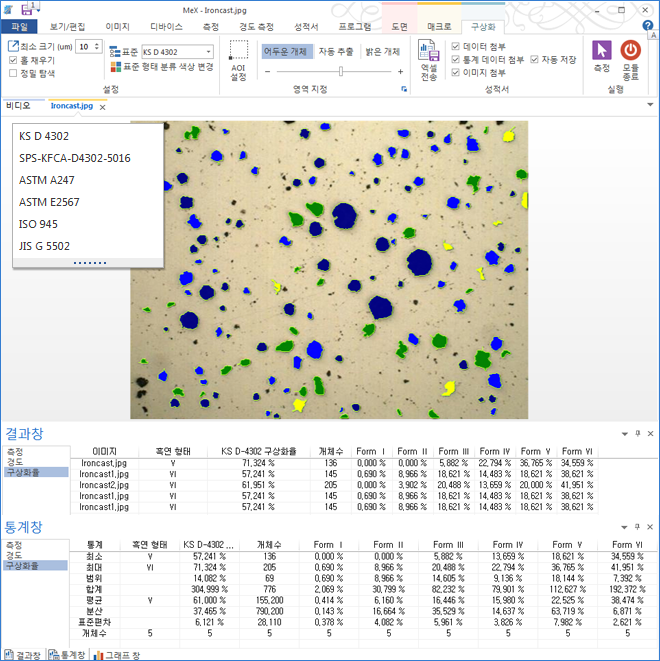

구상화율

기술 표준 규격에 따라 측정 샘플의 구간별 이미지 분석을 통해 흑연 주철의 구상화율을 측정 할 수 있습니다. 이미지 화소의 추출로 흑연 입자를 구분하고 표준 규격의 구상화 형상 단계에 따라 자동 분류하고 구상화율을 산출 해 냅니다.

기술 표준 규격에 따라 측정 샘플의 구간별 이미지 분석을 통해 흑연 주철의 구상화율을 측정 할 수 있습니다. 이미지 화소의 추출로 흑연 입자를 구분하고 표준 규격의 구상화 형상 단계에 따라 자동 분류하고 구상화율을 산출 해 냅니다.

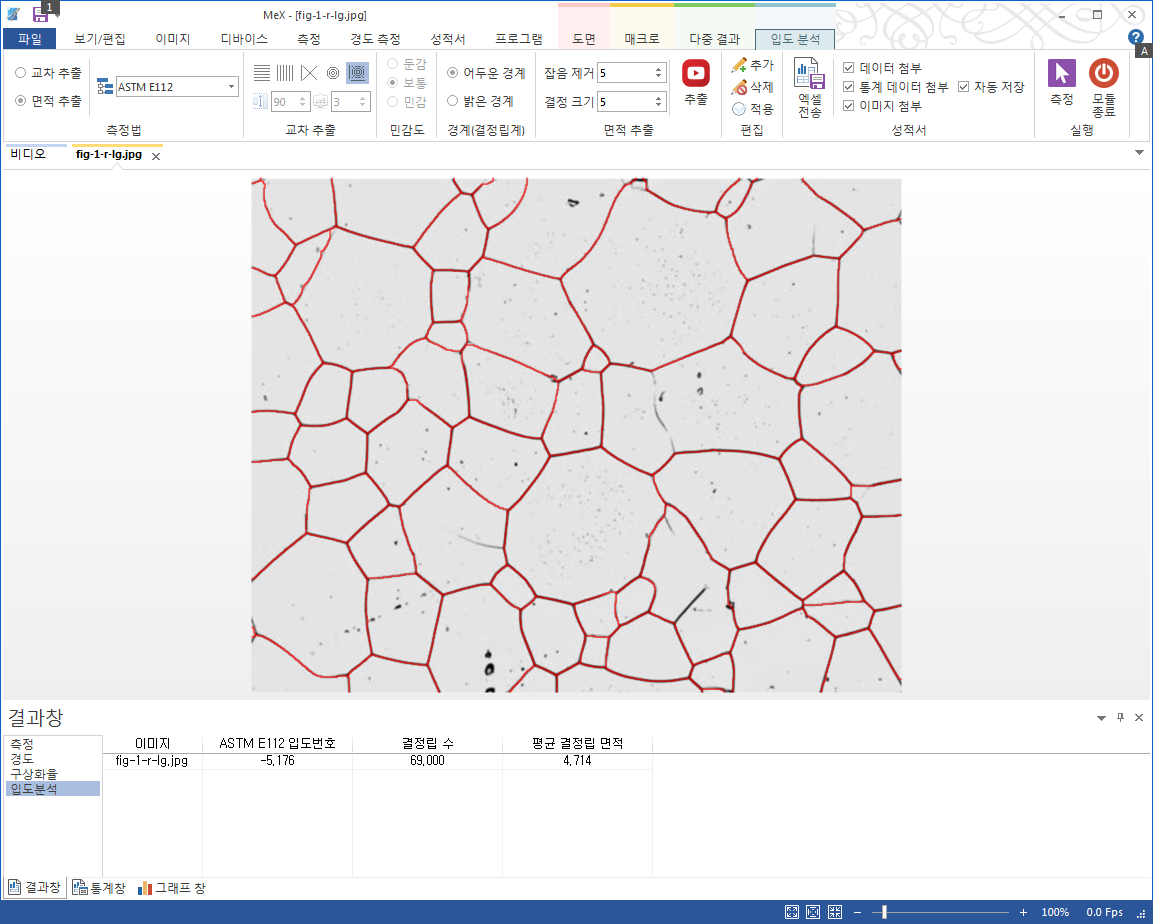

입도 분석 (Grain Size)

교차법, 면적법 등을 통해 이미지에서 결정립과 결정립계를 추출하여 기술 표준 규격의 입도 번호를 측정할 수 있습니다. KS D 0205, ISO 643, ASTM E112, ASTM E1382와 같은 기술 표준을 지원하며, 자동 분석 및 사용자 미세 수정 도구를 지원합니다.

교차법, 면적법 등을 통해 이미지에서 결정립과 결정립계를 추출하여 기술 표준 규격의 입도 번호를 측정할 수 있습니다. KS D 0205, ISO 643, ASTM E112, ASTM E1382와 같은 기술 표준을 지원하며, 자동 분석 및 사용자 미세 수정 도구를 지원합니다.

Specification

FUNCTION

LITE

BASIC

PROFESSIONAL

다중 이미지 포맷 지원
Bmp, Jpg, Jpe, Gif, Png, Tif, Tga, Pcx, Wbm, Wmf, Emf, Jp2, J2k, Jpc, J2c, Pgx, Ras, Pnm, Pgm, Ppm, Mng, Psd, Raw, Nef, Crw, Dng, Arw, Erf, 3fr, Dcr, Mef, X3f, Raf, Mrw, Pef, Sr2, Orf
V V V
이미지 변형
Rotate, Mirror, Flip, Resample
V V V
이미지 수정
Grayscale, Negative, Pseudo color, Threshold, Dither, Color, Gamma, Brightness, Contrast, Density, Histogram
V V V
비디오 소스 지원
WDM, FrameGrabber, Digital Camera
V V V
전체화면 V V V
주석
Point, Line, Circle, Ellipse, Rectangle, Polygon, Polyline, TextBox
V V V
스케일바 V V V
History (Undo / Redo) V V V
기본 오버레이 챠트
Scale, Crosshairs
V V V
입력 도구
Select tool, Mouse tool
V V V
측정 도구
Point, Line, Circle, Polygon, Polyline, Ellipse
V V V
실시간 비디오 측정 V V V
다중 포인트 측정 V V V
도면 V V V
기본 조합 개체
Include angle, Exclude angle, Minimum distance, Maximum distance, Mean distance
V V V
수치 표시 및 측정 개체 판정 V V V
성적서 엑셀 파일 생성 V V V
멀티 포커스 V V V
매크로 V V V
자동 캡쳐 V V V
이미지 필터
Blur, Soften, Sharpen, Gaussian, Emboss, Noise, Median, Unsharp mask, Erode, Dilate, Contour, Edge, Jitter, Split channel, Merge channel, Mix image
  V V
자동 캘리브레이션   V V
동영상 저장   V V
확장 오버레이 챠트
Scale, Crosshairs, Circle, Rectangle, Grid, Angle
  V V
엑셀 성적서 필터링   V V
포커스 인디케이터   V V
난반사 보정   V V
라인 프로파일   V V
이미지 타일링   V V
확장 도구 (엣지 검출)
Line edge-point, Box edge detect, Circle edge detect, Arc edge detect
    V
엣지 검출 이상점 제거     V
확장 조합 개체
Line, Circle, Arc, Ellipse, Segment point, Intersect point, Center point, Mid point, Maximum distance, Mean distance, Minimum distance, Include angle, Exclude angle
    V
형상 공차
Straightness, Circularity, Parallelism, Perpendicularity, Flatness, Concentricity
    V
DXF Export     V
DXF Import     V
형광 합성     V
배경 보정     V
수동 카운트     V
입자 분석 (자동 카운트)     V
